Горизонтально-направленное бурение (ГНБ)

Горизонтально направленное бурение успешно применяется в прокладке подземных коммуникаций

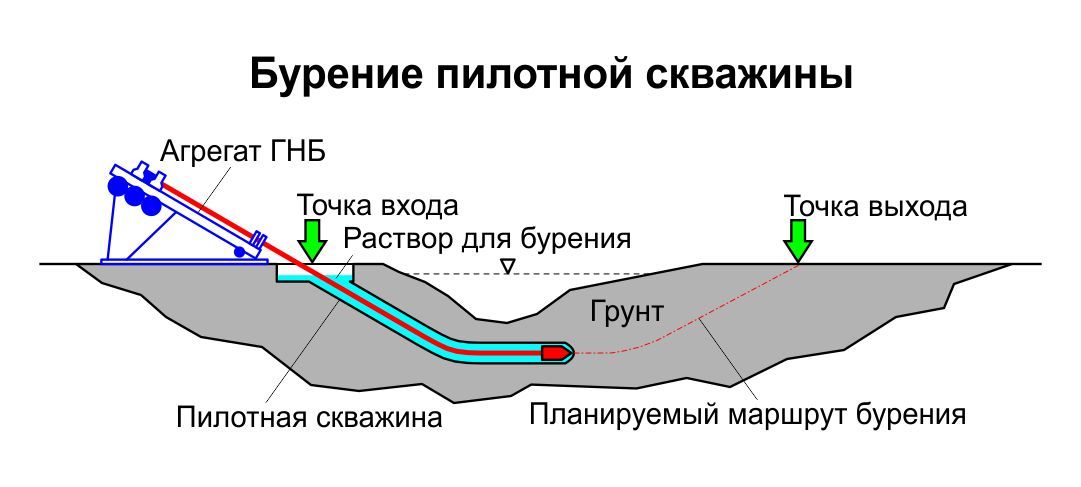

Во время пилотного бурения важно следить за месторасположением бура. Для этого используется передатчик, который расположен непосредственно в буровой головке. Передатчик отправляет сигналы специальному приёмному устройству.

Устройство называется локатором, оно снабжено монитором, на котором отображаются все необходимые данные о продвижении,местоположении и направлении движения бура. Аналогичные данные получает оператор на свой дисплей. Оператор следит за двумя параметрами - отклонением от намеченной траектории движения бура и степенью изгиба штанги.

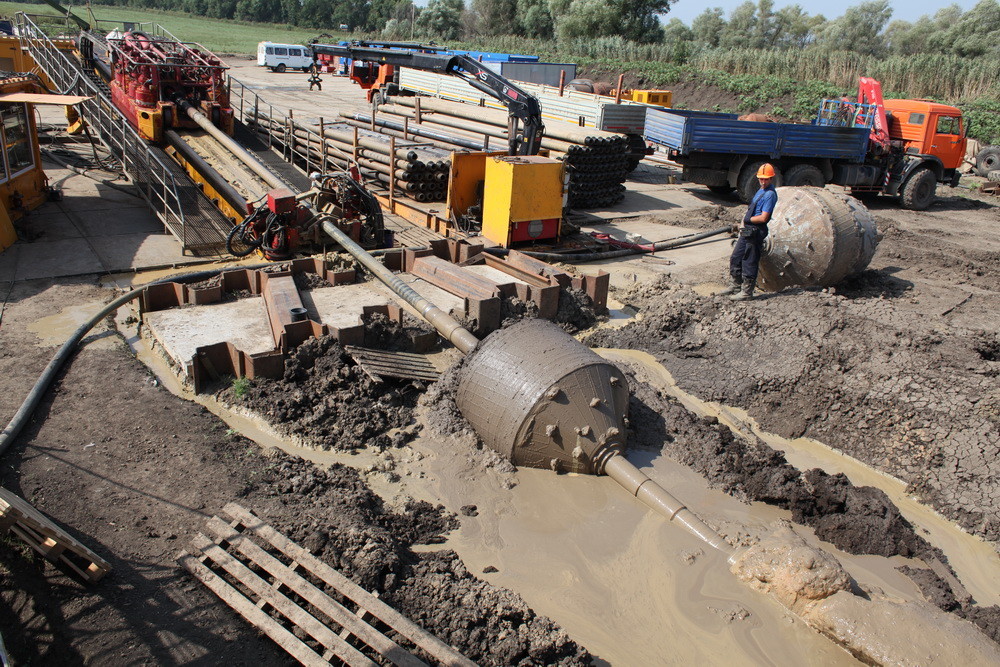

Следующим шагом необходимо расширить проложенную с помощью буровой головки скважину.Пилотное бурение лишь намечает путь,где будет находиться будущий трубопровод,однако скважина, где будет находиться трубопровод, должна на 20 - 30% превышать диаметр самого трубопровода. Для расширения используется расширитель– риммер, который расширяет скважину в обратном направлении. Его присоединяют в место буровой головки и тянут в обратном направлении, при этом он непрерывно вращается.

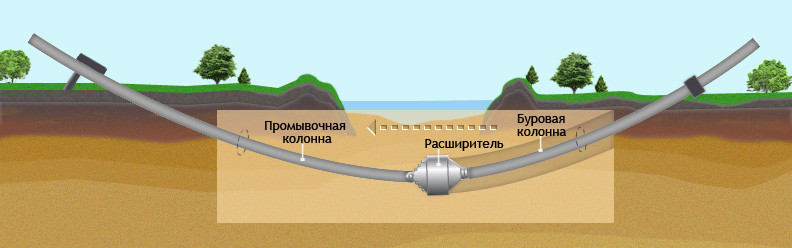

Расширение скважины

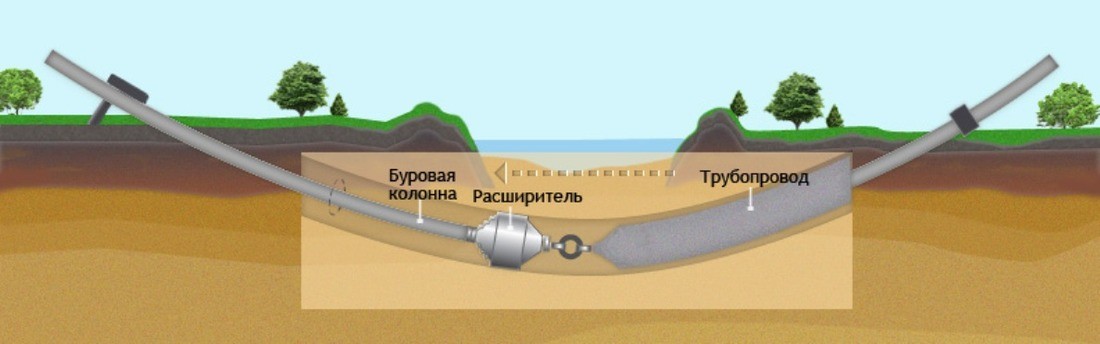

Протягивание трубопровода

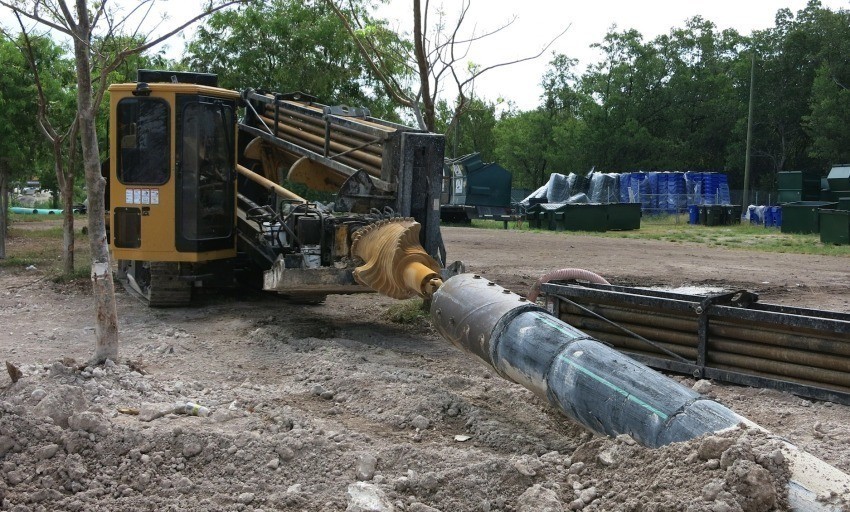

Предварительно  сваренный в плеть трубопровод с помощью оголовка крепят к вертлюгу, а его в свою очередь к риммеру. Трубопровод прокладывается сразу же, следом за расширением скважины. Вертлюг не позволяет риммеру передавать вращение на трубопровод.

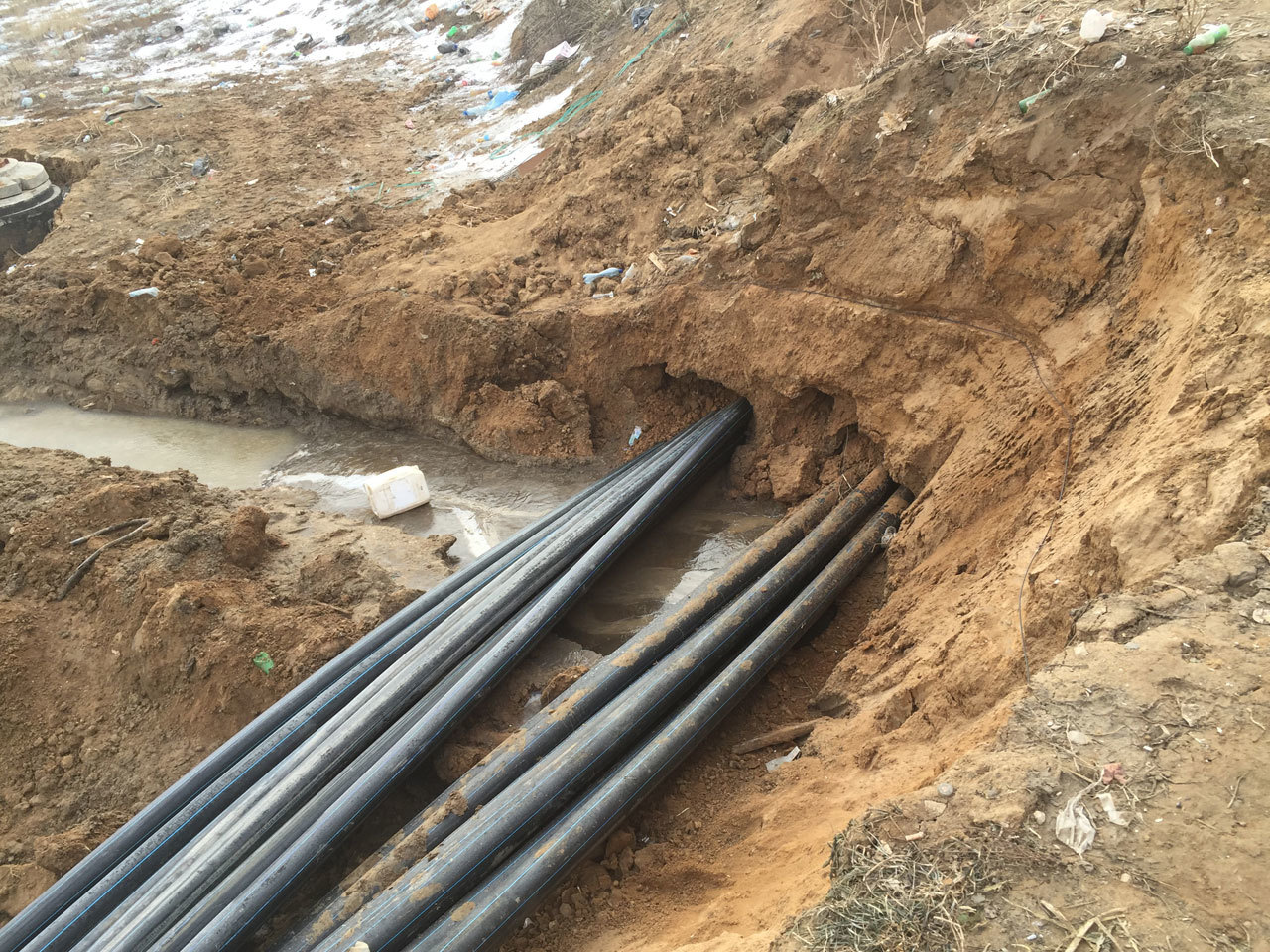

Плеть трубопровода проходит путь, точно совпадающий с пилотной скважиной, что соответствует проекту.
